Jakie zabezpieczenie do pieca elektrycznego? Uniknij pożaru i awarii

Redakcja 2025-03-20 08:47 / Aktualizacja: 2026-05-31 14:37:04 | Udostępnij:

Zimą, gdy temperatura za oknem spada poniżej zera, Twój piec elektryczny pracuje ciężej niż zwykle. Właśnie wtedy najczęściej wybija bezpiecznik i to w najgorszym możliwym momencie. Problem zwykle nie leży w samym urządzeniu, lecz w tym, jak instalacja została zabezpieczona. Zły dobór wyłącznika nadprądowego to prosta droga do awarii, przegrzewania przewodów, a w skrajnych przypadkach do pożaru. Ten poradnik wyjaśnia dokładnie, jak dobrać zabezpieczenie do pieca elektrycznego, by działało niezawodnie przez lata.

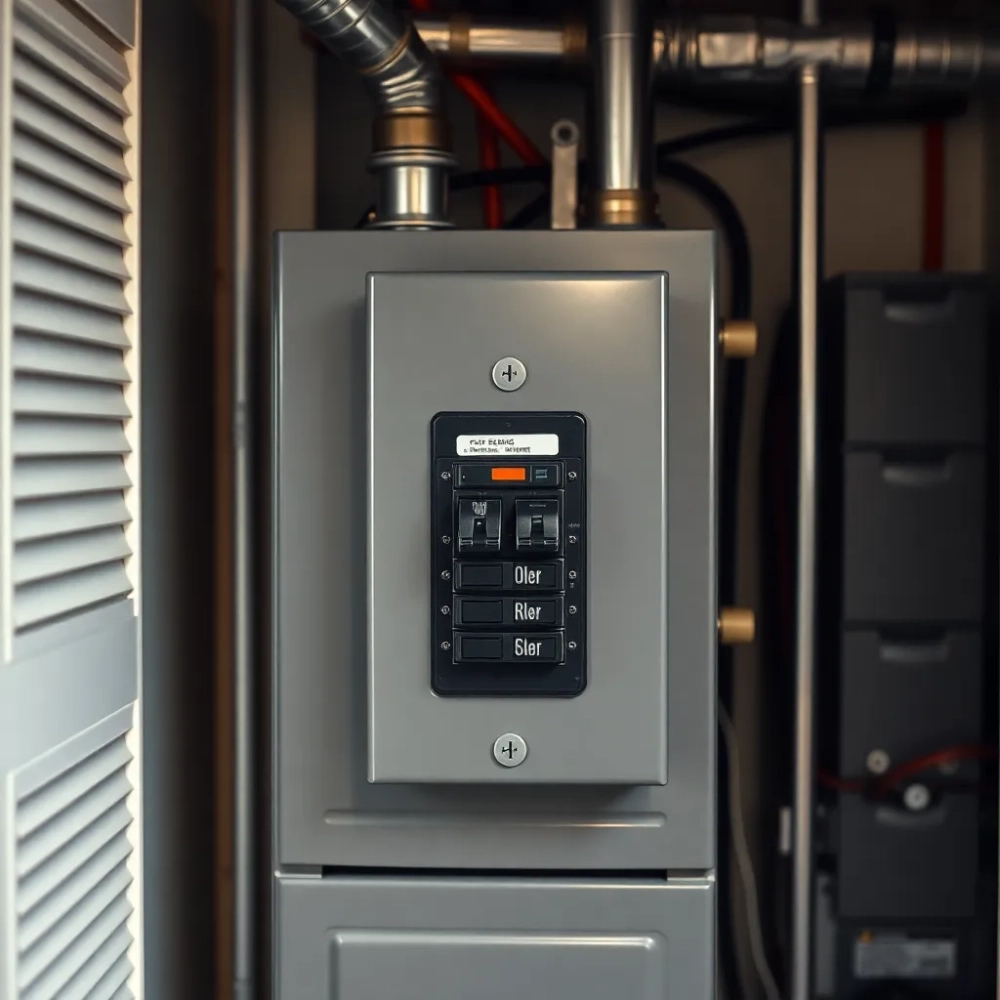

Jakie zabezpieczenie do pieca elektrycznego

Charakterystyka wyłącznika dlaczego typ B, a nie C?

Na pierwszy rzut oka wszystkie wyłączniki nadprądowe wyglądają tak samo. Różnica kryje się w ich wnętrzu a dokładniej w tym, przy jakim wielokrotnym prądzie znamionowym urządzenie reaguje. Każdy wyłącznik ma określoną charakterystykę czasowo-prądową, która determinuje jego zachowanie w momencie przeciążenia lub zwarcia.

Norma PN-EN 60898-1 definiuje cztery główne charakterystyki: A, B, C i D. Wyłącznik typu A zadziała przy prądzie zaledwie 2-3 razy przekraczającym wartość znamionową, co czyni go odpowiednim do delikatnej elektroniki. Typ B reaguje w paśmie 3-5-krotnego prądu znamionowego, typ C w paśmie 5-10-krotnym, a typ D dopiero przy 10-20-krotnym przeciążeniu.

Piece elektryczne to urządzenia o charakterze rezystancyjnym ich grzałki generują ciepło na zasadzie przepływu prądu przez metalowy element. W momencie włączenia nie występują tu gwałtowne prądy rozruchowe, jak ma to miejsce w silnikach elektrycznych czy lampach LED. Dlatego optymalnym wyborem jest właśnie wyłącznik o charakterystyce B.

Tabela porównawcza charakterystyk wyłączników nadprądowych

Charakterystyka Próg zadziałania Zastosowanie Przeznaczony do pieca?
A 2-3 × In Urządzenia elektroniczne, półprzewodniki ❌ Nie
B 3-5 × In Obciążenia rezystancyjne, piece, grzałki ✅ Tak
C 5-10 × In Silniki elektryczne, oświetlenie LED, sprężarki ❌ Nie
D 10-20 × In Ciężkie silniki, transformatory rozruchowe ❌ Nie

Instalatorzy często sięgają po wyłączniki typu C z przyzwyczajenia tłumacząc to rzekomo „większym zapasem bezpieczeństwa". W praktyce takie rozwiązanie opóźnia reakcję na zwarcie, co oznacza, że przewody narażone są na działanie wysokiego prądu przez dłuższy czas. Izolacja się przegrzewa, starzeje się szybciej, a ryzyko pożaru rośnie.

Dobór prądu znamionowego wyłącznika do mocy pieca

Obliczenie właściwego prądu znamionowego wyłącznika to serce całego procesu doboru zabezpieczenia. Wzór jest prosty i wynika z podstawowych zależności fizycznych: moc urządzenia dzielimy przez napięcie zasilające. W polskiej sieci jednofazowej to 230 woltów. Wzór P = U × I przekształcamy do postaci I = P ÷ U, gdzie I to prąd wyrażony w amperach.

Sama wartość prądu roboczego to jednak za mało. Przepisy i zasady dobrej praktyki nakazują zastosowanie współczynnika 1,25 czyli zapasu 25% ponad rzeczywiste zapotrzebowanie. Dlaczego akurat tyle? Urządzenie nie pracuje w idealnych warunkach. Napięcie w sieci bywa wyższe niż nominalne 230 V, co automatycznie zwiększa pobór prądu. Grzałka z czasem ulega zużyciu, a jej opór rośnie paradoksalnie zmniejszając prąd, ale też wydajność. Współczynnik 1,25 stanowi kompromis między bezpieczeństwem a funkcjonalnością.

Po pomnożeniu prądu roboczego przez 1,25 otrzymujemy wartość, którą zaokrąglamy w górę do najbliższej standardowej wielkości wyłącznika. Na rynku dostępne są wyłączniki o znamionach: 6A, 10A, 13A, 16A, 20A, 25A, 32A, 40A i wyższe. Nie istnieje wyłącznik 18A czy 22A to oferta producentów, którą trzeba zaakceptować.

Praktyczny przykład obliczeniowy dla pieca 2 kW

Weźmy piec o mocy 2000 watów (2 kW). Dzielimy 2000 przez 230, otrzymując 8,7 ampera prądu roboczego. Mnożymy przez 1,25 wychodzi 10,9 ampera. Najbliższy standardowy wyłącznik to 13A. Wybór 10A byłby zbyt niski i powodowałby wybijanie przy normalnej pracy. Wyłącznik 16A też by zadziałał, ale pozostawia zbyt duży margines przewody byłyby zabezpieczone niedostatecznie w razie awarii.

Praktyczny przykład obliczeniowy dla pieca 3 kW

Piec o mocy 3000 watów daje prąd roboczy 13,0 ampera (3000 ÷ 230). Po przemnożeniu przez 1,25 otrzymujemy 16,25 ampera. Tu mamy dwie opcje: wyłącznik 16A lub 20A. Który wybrać? Jeśli przewody pozwalają na obciążenie 16 amperami wybieramy 16A. Jeśli instalacja jest starsza i nie ma pewności co do stanu przewodów bezpieczniejszy będzie 20A, ale z zastrzeżeniem, że obwód nie będzie obciążany maksymalnie przez długie godziny.

Tabela szybkiego doboru wyłącznika do mocy pieca

Moc pieca Napięcie Prąd roboczy Prąd × 1,25 Zalecany wyłącznik
1,5 kW 230 V 6,5 A 8,1 A 10 A
2,0 kW 230 V 8,7 A 10,9 A 13 A
2,5 kW 230 V 10,9 A 13,6 A 16 A
3,0 kW 230 V 13,0 A 16,3 A 16 A / 20 A
3,6 kW 230 V 15,7 A 19,6 A 20 A

Wartość 1,25 nie jest przypadkowa. Normy europejskie, a za nimi polskie przepisy, wymagają aby zabezpieczenie nadprądowe chroniło przewód przed przeciążeniem długotrwałym. Prąd znamionowy wyłącznika musi mieścić się w zakresie obciążalności przewodu ale nie może być ani za mały (uciążliwe wybijanie), ani za duży (brak ochrony).

Przekrój przewodu a zabezpieczenie pieca elektrycznego

Wyłącznik nadprądowy chroni przewód, nie urządzenie. To fundamentalna zasada, którą łatwo zapomnieć, gdy koncentrujemy się na piecu. Rolą wyłącznika jest odcięcie obwodu w momencie, gdy prąd przekroczy bezpieczną wartość dla danego przewodu. Jeśli zamontujesz wyłącznik 20A na przewodzie 1,5 mm² wyłącznik nie zadziała, gdy przewód będzie już się topićł.

Przekrój przewodu określa, ile amperów może płynąć przez żyłę przez dłuższy czas bez przegrzewania się. Zależy to od materiału przewodnika (miedź, aluminium), izolacji (PVC, gumowa), sposobu prowadzenia (w tynku, na powietrzu, w peszlu) oraz temperatury otoczenia. Wartości podawane w tabelach obciążalności to wielkości maksymalne dla idealnych warunków a tych w domu raczej nie ma.

Zależność między przekrojem przewodu a maksymalnym prądem wyłącznika

Przekrój przewodu Maksymalny wyłącznik (instalacja w tynku) Typowe zastosowanie
1,5 mm² 10 A Oświetlenie, gniazda małe
2,5 mm² 16 A Gniazda, piece do 3,6 kW
4,0 mm² 25 A Piece 4-5 kW, kuchenki
6,0 mm² 32 A Piece przemysłowe, kuchenki indukcyjne

Przewód 1,5 mm² przy normalnym prowadzeniu w tynku wytrzymuje około 14-18 amperów. Montaż wyłącznika 16A na takim obwodzie to błąd, który prędzej czy później się zemści. Wyłącznik nie zdąży zadziałać, zanim izolacja przewodu nie zacznie się topić. Dla pieca 2 kW potrzebny jest przewód minimum 2,5 mm² nawet jeśli teoretycznie 1,5 mm² „by starczyło" na prąd roboczy.

Współczynniki korekcyjne kiedy stosować?

Warunki rzeczywiste różnią się od tabelarycznych. Gdy w peszlu biegnie więcej niż jeden przewód, zdolność odprowadzania ciepła drastycznie spada. To dlatego stosuje się współczynniki korekcyjne, które zmniejszają dopuszczalną obciążalność przewodu.

Warunki instalacji Współczynnik korekcyjny
2-3 przewody w peszlu 0,8
4-5 przewodów w peszlu 0,7
Temperatura 30-35°C 0,91
Temperatura 35-40°C 0,82

Załóżmy, że masz przewód 2,5 mm² w peszlu z trzema innymi żyłami, a temperatura w pomieszczeniu wynosi 35 stopni. Mnożymy obciążalność bazową przez oba współczynniki: 18A × 0,8 × 0,91 = 13,1 ampera. To realna wartość, na której należy się oprzeć przy doborze wyłącznika. Cztery przewody w peszlu przy 40 stopniach dają jeszcze niższy limit 18A × 0,7 × 0,82 = 10,3 ampera.

Instalacja pieca elektrycznego wymaga przewodu trójżyłowego: faza, neutralny i ochronny (ziemia). Brak przewodu ochronnego to nie tylko naruszenie norm to realne zagrożenie porażenia w przypadku uszkodzenia izolacji grzałki. Metalowa obudowa pieca, pozbawiona uziemienia, stanie się niebezpieczna dla domowników.

Wyłącznik różnicowoprądowy (RCD) do pieca jaki wybrać

Wyłącznik nadprądowy chroni przewody przed przeciążeniem i zwarciem. Nie chroni jednak człowieka przed porażeniem prądem. Do tego służy wyłącznik różnicowoprądowy, potocznie nazywany „wyzwalaczem" lub „difautom". RCD monitoruje różnicę prądów między przewodem fazowym a neutralnym. Gdy ta różnica przekroczy wartość zadaną (np. 30 mA dla zabezpieczenia przed porażeniem), urządzenie odłącza obwód w ułamku sekundy.

Dla domowych pieców elektrycznych standardem jest RCD o czułości 30 mA. Wartość ta nie jest przypadkowa to granica, poniżej której prąd upływowy nie powinien powodować fibrylacji komór serca u osoby dorosłej. Większa czułość (np. 10 mA) mogłaby powodować nieuzasadnione wybijanie przy niewielkich asymetriach w sieci.

Typy RCD i ich zastosowanie w instalacjach z piecami

Typ RCD Czułość Charakterystyka Zastosowanie
AC 30 mA Prąd sinusoidalny, czysty Obciążenia czysto rezystancyjne, grzałki
A 30 mA Prąd pulsujący, częściowo wyprostowany Urządzenia z komponentami elektronicznymi
B 30 mA Prąd wyprostowany, zawiera składową stałą Niektóre piece akumulacyjne, falowniki

Prosty piec elektryczny z tradycyjną grzałką nichromową to obciążenie czysto rezystancyjne. RCD typu AC w zupełności wystarcza wykryje upływ prądu do obudowy, do wilgotnej ściany, do rury. Piece akumulacyjne wyposażone w elektronikę sterującą wentylatorem czy prostownikiem ładującym akumulatory ciepła mogą wymagać RCD typu A. Piec akumulacyjny z falownikiem (coraz popularniejsze rozwiązanie) potrzebuje już typu B.

RCD montuje się w rozdzielnicy jako element grupy chroni jeden obwód lub kilka powiązanych obwodów. Dobrą praktyką jest oddzielne zabezpieczenie obwodu pieca, co pozwala na szybkie zlokalizowanie problemu bez wyłączania całego mieszkania.

Piece trójfazowe specyfika doboru zabezpieczeń

Piece o większej mocy, powyżej 4-5 kW, często zasilane są napięciem trójfazowym 400V. W takim układzie moc rozkłada się równomiernie na trzy fazy, a obliczenia przeprowadza się dla każdej fazy osobno. Wzór różni się od jednofazowego: P = √3 × U × I × cosφ, gdzie √3 to pierwiastek z trzech (ok. 1,73), U to napięcie międzyfazowe (400 V), a cosφ dla pieców rezystancyjnych wynosi w przybliżeniu 1.

Dla pieca trójfazowego o mocy 9 kW obliczenie wygląda następująco: 9000 W ÷ (1,73 × 400 V) = 9000 ÷ 692 = 13,0 ampera na fazę. To prąd roboczy jednej fazy. Po pomnożeniu przez 1,25 otrzymujemy 16,3 ampera czyli wyłącznik 16A na każdą fazę. Przewód 2,5 mm² na fazę w zupełności wystarczy dla mocy do około 12 kW.

Tabela doboru zabezpieczeń dla pieców trójfazowych

Moc pieca 3-faz. Prąd na fazę Wyłącznik/fazę Przewód na fazę
6 kW 8,7 A 10 A 1,5 mm²
9 kW 13,0 A 16 A 2,5 mm²
12 kW 17,3 A 20 A 2,5 mm²
15 kW 21,7 A 25 A 4,0 mm²

RCD do instalacji trójfazowej również musi być trójfazowy. Wybiera się go pod kątem sumy prądów wszystkich trzech faz lub, co praktyczniejsze, montuje się osobne RCD dla obwodu pieca. Wymaga to sprawdzenia, czy RCD obejmuje również przewód neutralny niektóre tańsze konstrukcje dwufazowe bywają montowane przez niewprawionych elektryków z pominięciem jednej fazy.

Pięć najczęstszych błędów przy doborze zabezpiepień do pieców

Z doświadczenia wynika, że większość problemów z piecami elektrycznymi bierze się z kilku powtarzalnych pomyłek. Warto je poznać, zanim przystąpi się do instalacji bo łatwiej jest uniknąć błędu niż później naprawiać jego konsekwencje.

Pierwszy i najczęstszy błąd to stosowanie wyłącznika C zamiast B. Powód jest prosty wyłączniki C są popularniejsze, tańsze i instalatorzy mają ich większe zapasy. Efekt jest taki, że przy zwarciu (np. przebiciu izolacji grzałki) wyłącznik reaguje z opóźnieniem, a przewody nagrzewają się do niebezpiecznych temperatur. Piece nie mają prądów rozruchowych, więc charakterystyka C jest nieuzasadniona.

Drugi błąd to zbyt silny wyłącznik przy zbyt słabym przewodzie. Klasyczny przykład: przewód 1,5 mm² chroniony wyłącznikiem 16A. Teoretycznie wyłącznik 16A chroni przed przeciążeniem. Praktycznie przy zwarciu wyłącznik może nie zadziałać wystarczająco szybko, a przewód zdąży się zapalić. Przewód musi być zawsze dobrany pod kątem prądu znamionowego wyłącznika, nie odwrotnie.

Trzeci błąd to pomijanie RCD. Sam wyłącznik nadprądowy nie chroni przed porażeniem. Jeśli izolacja grzałki pęknie, metalowa obudowa pieca znajdzie się pod napięciem. Bez RCD dotknięcie obudowy może skończyć się porażeniem z fatalnymi konsekwencjami. RCD 30 mA to absolutne minimum dla każdego obwodu z piecem.

Czwarty błąd to ignorowanie współczynników korekcyjnych przy obliczaniu obciążalności przewodów. Przewód w peszlu z trzema sąsiadującymi żyłami przy temperaturze 35°C ma obciążalność znacznie niższą niż wartość z tabeli. Montaż wyłącznika na podstawie tabelarycznej wartości może prowadzić do przeciążenia przewodu w warunkach rzeczywistych.

Piąty błąd to podłączanie pieca do istniejącej linii bez analizy obciążenia. W domach zdarza się, że „gdzieś jest wolny kabel w rozdzielnicy". Podłączenie pieca 3 kW do obwodu gniazdkowego, który już ma 10A, to prosta droga do ciągłego wybijania i przegrzewania. Każdy piec wymaga dedykowanego obwodu.

Normy i przepisy co mówią regulacje?

Polskie prawo elektryczne opiera się na normach zharmonizowanych z przepisami europejskimi. Dla wyłączników nadprądowych kluczowa jest norma PN-EN 60898-1:2019, która precyzyjnie definiuje charakterystyki, prądy znamionowe, zdolności łączeniowe i warunki badań. Wyłącznik oznaczony tym symbolem przeszedł rygorystyczne testy i spełnia wymagania bezpieczeństwa obowiązujące w całej Unii Europejskiej.

Norma instalacyjna PN-HD 60364 (inaczej seria norm IEC 60364) reguluje projektowanie i wykonawstwo instalacji elektrycznych niskiego napięcia. Zawiera wymagania dotyczące rozdzielnic, doboru przewodów, warunków ochrony przeciwporażeniowej i przeciwpożarowej. Dla pieca elektrycznego istotne są szczególnie rozdziały dotyczące obciążalności prądowej długotrwałej oraz wymagań dotyczących odłączalności.

Obowiązkowy jest odłącznik wielobiegunowy wyłącznik lub rozłącznik, który odłącza wszystkie przewody czynne (fazy i neutralny) jednocześnie. Ma to znaczenie przy konserwacji pieca nawet po wyłączeniu głównego bezpiecznika rozdzielni neutralny może pozostać pod napięciem z innego obwodu. Odłącznik wielobiegunowy gwarantuje, że na zaciskach pieca nie będzie żadnego potencjału.

Dla ochrony przeciwporażeniowej obowiązuje norma PN-IEC 60364-4-41, która wymaga stosowania RCD 30 mA dla wszystkich obwodów gniazdowych oraz obwodów zasilających urządzenia w wilgotnych pomieszczeniach. Piece elektryczne montowane w łazienkach, kuchniach czy pomieszczeniach gospodarczych bezwzględnie muszą być chronione wyłącznikiem różnicowoprądowym.

Prawidłowe zabezpieczenie pieca elektrycznego to nie loteria to zestaw precyzyjnych zasad, które gwarantują bezpieczeństwo i niezawodność. Podsumujmy najważniejsze reguły, które warto mieć pod ręką przy planowaniu instalacji.

Po pierwsze, wybierz charakterystykę B to jedyny słuszny wybór dla urządzeń rezystancyjnych. Po drugie, oblicz prąd znamionowy wyłącznika jako prąd roboczy pomnożony przez 1,25 i zaokrąglony w górę. Po trzecie, dobierz przekrój przewodu tak, by jego obciążalność była wyższa niż prąd znamionowy wyłącznika z uwzględnieniem współczynników korekcyjnych dla warunków instalacji. Po czwarte, zamontuj RCD 30 mA to bezwzględny wymóg dla ochrony przed porażeniem. Po piąte, prowadź przewód trójżyłowy z uziemieniem, nawet jeśli stara instalacja miała tylko dwa przewody. Po szóste, przy wątpliwościach skonsultuj się z elektrykiem z uprawnieniami to kosztuje niewiele w porównaniu z naprawą pożaru.

Kompletna checklist w wersji do wydrukowania obejmuje: wyłącznik B (nigdy C), prąd znamionowy równy prądowi roboczemu × 1,25, przekrój przewodu dopasowany do wyłącznika, RCD 30 mA zamontowany w rozdzielnicy, przewód trójżyłowy z uziemieniem, zgodność z normami PN-EN 60898-1 oraz PN-HD 60364. Przy przestrzeganiu tych zasad piec elektryczny będzie działał bezawaryjnie przez długie lata, a instalacja spełni wszystkie wymogi bezpieczeństwa.

Jeśli planujesz wymianę pieca na model o wyższej mocy koniecznie sprawdź, czy istniejąca instalacja jest na to gotowa. Nowy piec 5 kW wymaga zupełnie innego podejścia niż stary 2-kilowatowy grzejnik. W razie wątpliwości zamów audyt instalacji elektrycznej przed zakupem urządzenia.
